Diagramas de Flujo

🏋️ Caso 1: Acceso a Gimnasios

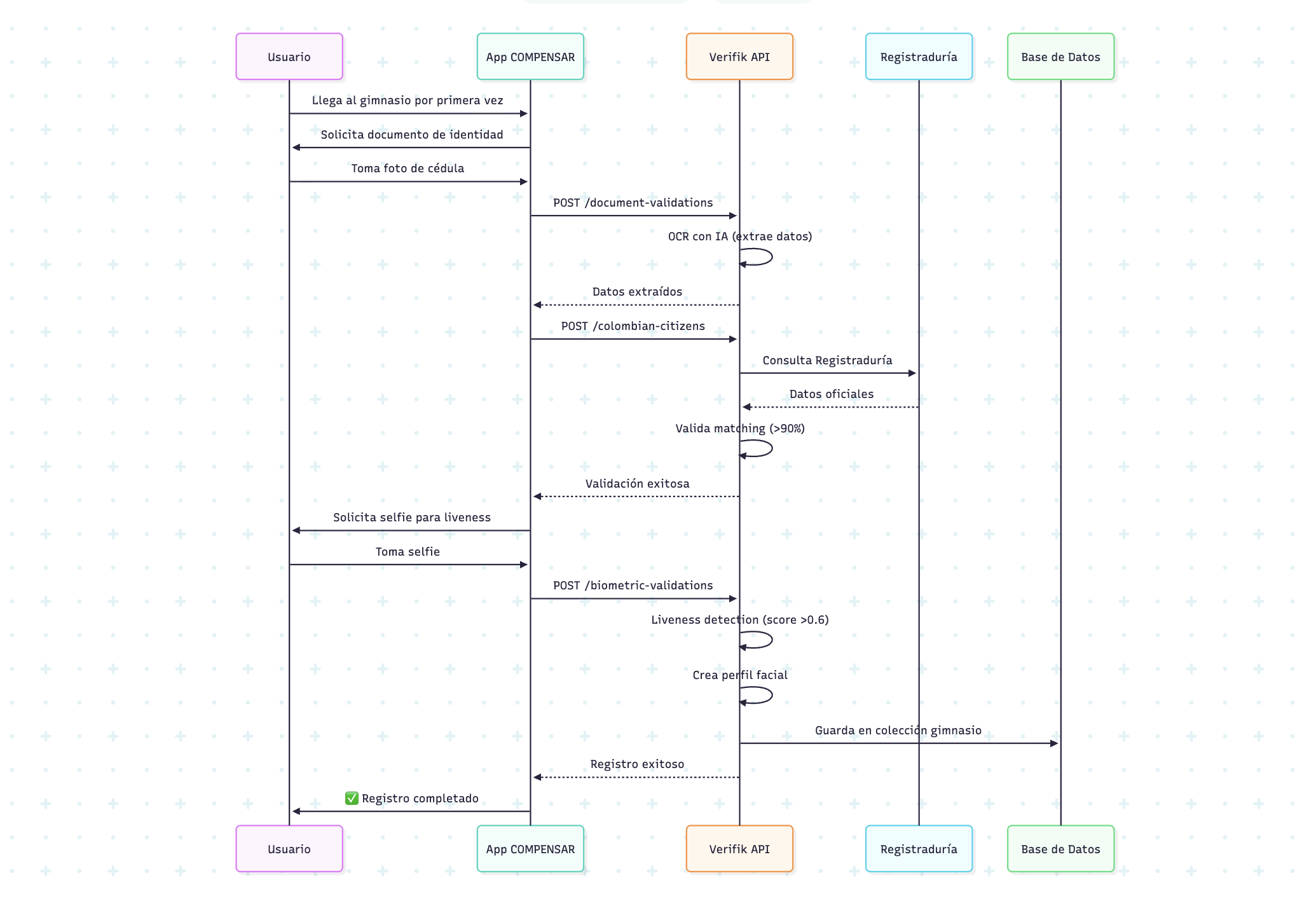

Flujo de Registro Inicial

sequenceDiagram
    participant U as Usuario
    participant A as App COMPENSAR
    participant V as Verifik API
    participant R as Registraduría
    participant DB as Base de Datos

    U->>A: Llega al gimnasio por primera vez
    A->>U: Solicita documento de identidad
    U->>A: Toma foto de cédula

    A->>V: POST /document-validations
    V->>V: OCR con IA (extrae datos)
    V-->>A: Datos extraídos

    A->>V: POST /colombian-citizens
    V->>R: Consulta Registraduría
    R-->>V: Datos oficiales
    V->>V: Valida matching (>90%)
    V-->>A: Validación exitosa

    A->>U: Solicita selfie para liveness
    U->>A: Toma selfie

    A->>V: POST /biometric-validations
    V->>V: Liveness detection (score &gt;0.6)
    V->>V: Crea perfil facial
    V->>DB: Guarda en colección gimnasio
    V-->>A: Registro exitoso

    A->>U: ✅ Registro completado

Diagrama Renderizado:

alt text

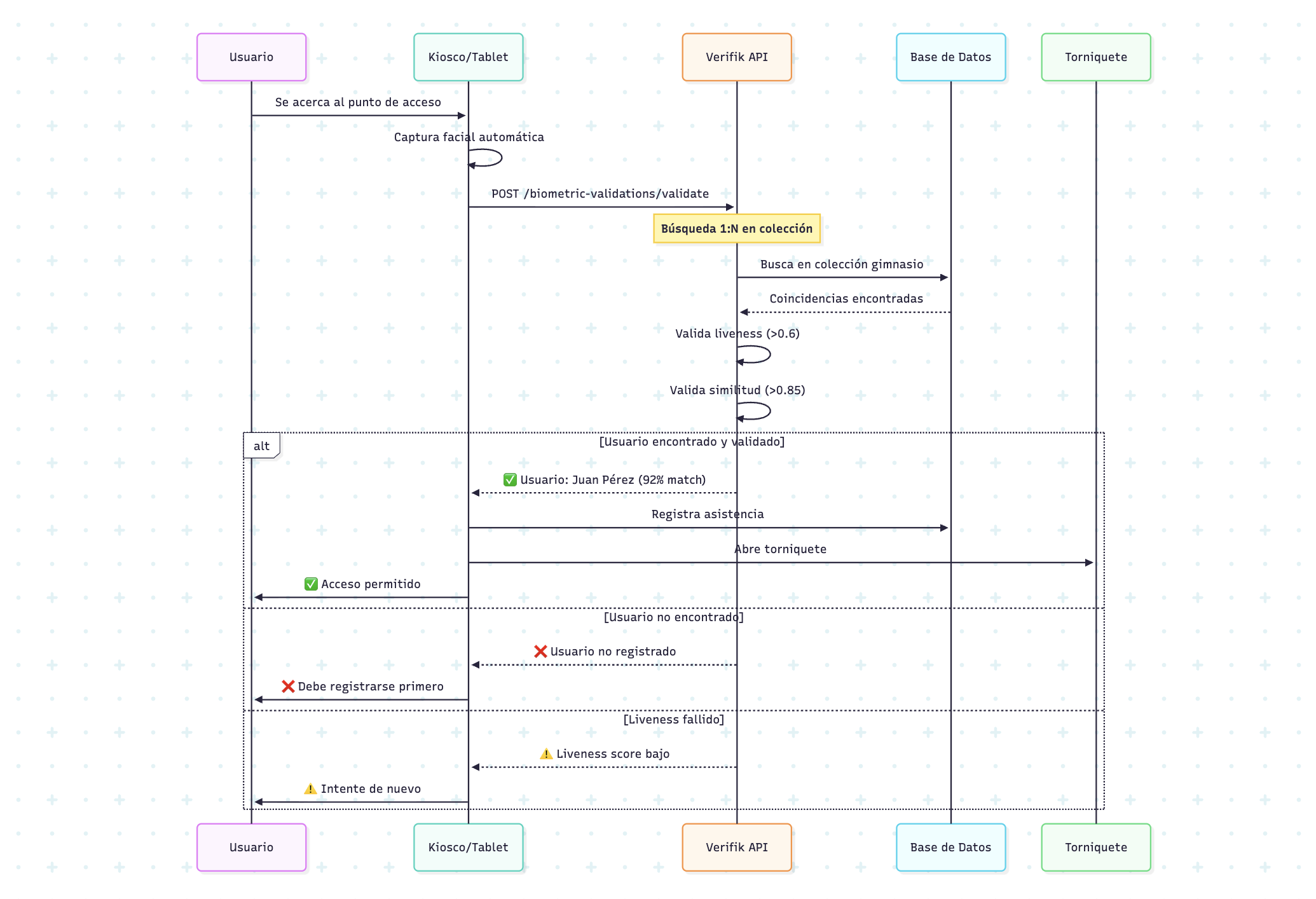

Flujo de Acceso Diario

sequenceDiagram
    participant U as Usuario
    participant K as Kiosco/Tablet
    participant V as Verifik API
    participant DB as Base de Datos
    participant T as Torniquete

    U->>K: Se acerca al punto de acceso
    K->>K: Captura facial automática

    K->>V: POST /biometric-validations/validate
    Note over V: Búsqueda 1:N en colección
    V->>DB: Busca en colección gimnasio
    DB-->>V: Coincidencias encontradas

    V->>V: Valida liveness (>0.6)
    V->>V: Valida similitud (>0.85)

    alt Usuario encontrado y validado
        V-->>K: ✅ Usuario: Juan Pérez (92% match)
        K->>DB: Registra asistencia
        K->>T: Abre torniquete
        K->>U: ✅ Acceso permitido
    else Usuario no encontrado
        V-->>K: ❌ Usuario no registrado
        K->>U: ❌ Debe registrarse primero
    else Liveness fallido
        V-->>K: ⚠️ Liveness score bajo
        K->>U: ⚠️ Intente de nuevo
    end

Diagrama Renderizado:

💳 Caso 2: Validación de Identidad en Créditos

Flujo Completo de Validación

sequenceDiagram
    participant U as Usuario
    participant W as Portal Web
    participant V as Verifik API
    participant R as Registraduría
    participant WH as Webhook COMPENSAR
    participant S as Sistema Créditos

    U->>W: Solicita crédito
    W->>U: Solicita documento

    rect rgb(200, 220, 250)
        Note over U,R: Paso 1: Validación de Documento
        U->>W: Toma foto cédula (frente/reverso)
        W->>V: POST /document-validations
        V->>V: OCR con IA
        V-->>W: Datos extraídos

        W->>V: POST /document-validations/:id/name-validation
        V->>R: Consulta Registraduría
        R-->>V: Datos oficiales
        V->>V: Matching de nombres (>90%)
        V->>WH: Webhook: document_validation_completed
        V-->>W: ✅ Documento validado
    end

    rect rgb(200, 250, 220)
        Note over U,WH: Paso 2: Validación Biométrica
        W->>U: Solicita selfie
        U->>W: Toma selfie

        W->>V: POST /biometric-validations
        V->>V: Liveness detection
        V->>V: Compara con foto documento

        alt Validación exitosa
            V->>WH: Webhook: biometric_validation_validated
            V-->>W: ✅ Biometría validada (score: 0.87)
            W->>S: Aprobación automática
            S-->>U: ✅ Crédito aprobado
        else Validación fallida
            V->>WH: Webhook: biometric_validation_failed
            V-->>W: ❌ Validación fallida
            W->>S: Requiere revisión manual
            S-->>U: ⏳ En revisión
        end
    end

Diagrama Renderizado:

alt text

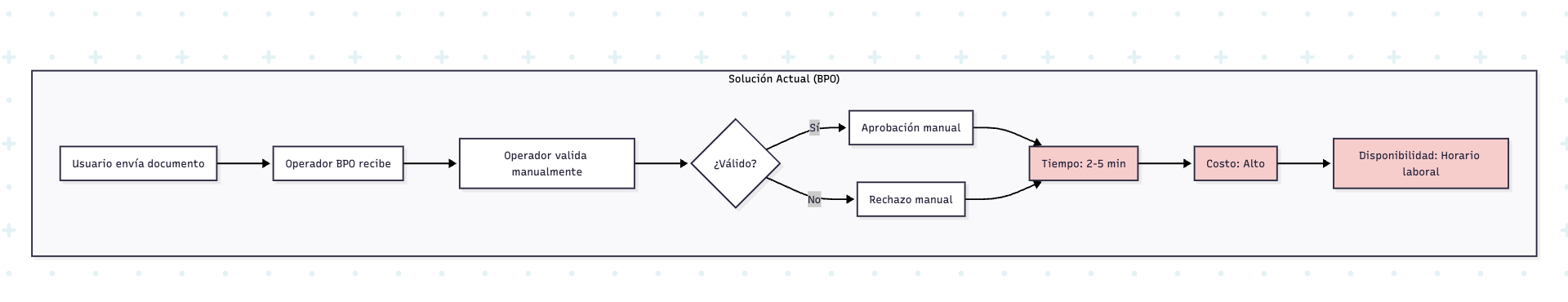

Comparación: BPO Actual vs Verifik Automatizado

graph TB
    subgraph "Solución Actual (BPO)"
        A1[Usuario envía documento] --> A2[Operador BPO recibe]
        A2 --> A3[Operador valida manualmente]
        A3 --> A4{¿Válido?}
        A4 -->|Sí| A5[Aprobación manual]
        A4 -->|No| A6[Rechazo manual]
        A5 --> A7[Tiempo: 2-5 min]
        A6 --> A7
        A7 --> A8[Costo: Alto]
        A8 --> A9[Disponibilidad: Horario laboral]
    end

    subgraph "Solución Verifik (Automatizada)"
        B1[Usuario envía documento] --> B2[OCR con IA]
        B2 --> B3[Validación Registraduría]
        B3 --> B4[Liveness + Facial]
        B4 --> B5{¿Válido?}
        B5 -->|Sí| B6[Aprobación automática]
        B5 -->|No| B7[Revisión manual solo si necesario]
        B6 --> B8[Tiempo: &lt;30 seg]
        B7 --> B8
        B8 --> B9[Costo: -70%]
        B9 --> B10[Disponibilidad: 24/7]
    end

    style A7 fill:#ffcccc
    style A8 fill:#ffcccc
    style A9 fill:#ffcccc
    style B8 fill:#ccffcc
    style B9 fill:#ccffcc
    style B10 fill:#ccffcc

alt text

🏢 Caso 3: Control de Acceso a Sedes

Flujo de Registro de Empleado

flowchart TD
    Start([Nuevo Empleado]) --> A[Captura Documento]
    A --> B[POST /document-validations]
    B --> C{¿Documento válido?}

    C -->|No| D[❌ Rechazar]
    C -->|Sí| E[POST /colombian-citizens]

    E --> F{¿Validación oficial OK?}
    F -->|No| D
    F -->|Sí| G[POST /email-validations]

    G --> H[Envía OTP a email corporativo]
    H --> I{¿OTP verificado?}
    I -->|No| D
    I -->|Sí| J[POST /phone-validations]

    J --> K[Envía OTP a teléfono]
    K --> L{¿OTP verificado?}
    L -->|No| D
    L -->|Sí| M[POST /biometric-validations]

    M --> N[Captura facial + liveness]
    N --> O{¿Biometría OK?}
    O -->|No| D
    O -->|Sí| P[Asigna permisos de acceso]

    P --> Q[Guarda en colección empleados]
    Q --> End([✅ Empleado Registrado])

    style D fill:#ffcccc
    style End fill:#ccffcc

Diagrama Renderizado:

alt text

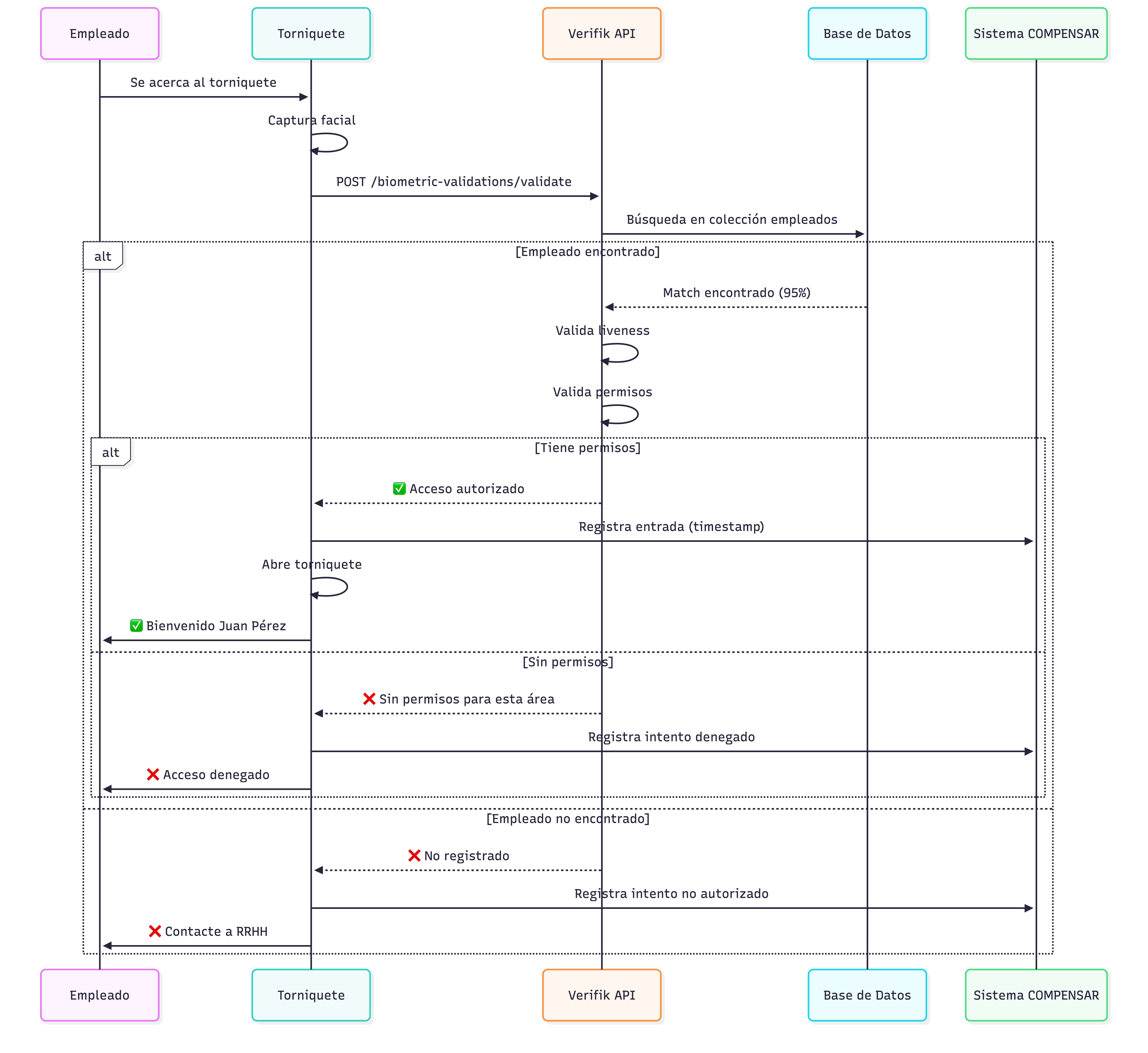

Flujo de Acceso Diario a Sede

sequenceDiagram
    participant E as Empleado
    participant T as Torniquete
    participant V as Verifik API
    participant DB as Base de Datos
    participant S as Sistema COMPENSAR

    E->>T: Se acerca al torniquete
    T->>T: Captura facial

    T->>V: POST /biometric-validations/validate
    V->>DB: Búsqueda en colección empleados

    alt Empleado encontrado
        DB-->>V: Match encontrado (95%)
        V->>V: Valida liveness
        V->>V: Valida permisos

        alt Tiene permisos
            V-->>T: ✅ Acceso autorizado
            T->>S: Registra entrada (timestamp)
            T->>T: Abre torniquete
            T->>E: ✅ Bienvenido Juan Pérez
        else Sin permisos
            V-->>T: ❌ Sin permisos para esta área
            T->>S: Registra intento denegado
            T->>E: ❌ Acceso denegado
        end
    else Empleado no encontrado
        V-->>T: ❌ No registrado
        T->>S: Registra intento no autorizado
        T->>E: ❌ Contacte a RRHH
    end

Diagrama Renderizado:

alt text

📱 Caso 4: Trámites Digitales

Flujo de Validación Completa

flowchart LR
    Start([Usuario inicia trámite]) --> A[Validación Documento]

    subgraph "Validación de Documento"
        A --> A1[POST /document-validations]
        A1 --> A2[OCR + Extracción]
        A2 --> A3[POST /colombian-citizens]
        A3 --> A4{¿Válido?}
    end

    A4 -->|No| Reject[❌ Rechazar]
    A4 -->|Sí| B[Validación Email]

    subgraph "Validación de Email"
        B --> B1[POST /email-validations]
        B1 --> B2[Envía OTP]
        B2 --> B3[Usuario ingresa código]
        B3 --> B4{¿Correcto?}
    end

    B4 -->|No| Reject
    B4 -->|Sí| C[Validación Teléfono]

    subgraph "Validación de Teléfono"
        C --> C1[POST /phone-validations]
        C1 --> C2[Envía OTP SMS/WhatsApp]
        C2 --> C3[Usuario ingresa código]
        C3 --> C4{¿Correcto?}
    end

    C4 -->|No| Reject
    C4 -->|Sí| D[Validación Biométrica]

    subgraph "Validación Biométrica"
        D --> D1[POST /biometric-validations]
        D1 --> D2[Captura selfie]
        D2 --> D3[Liveness + Facial]
        D3 --> D4{¿Válido?}
    end

    D4 -->|No| Reject
    D4 -->|Sí| Success[✅ Trámite Aprobado]

    style Reject fill:#ffcccc
    style Success fill:#ccffcc

Diagrama Renderizado:

alt text

🔒 Flujos de Privacidad Mejorada (ZelfProof)

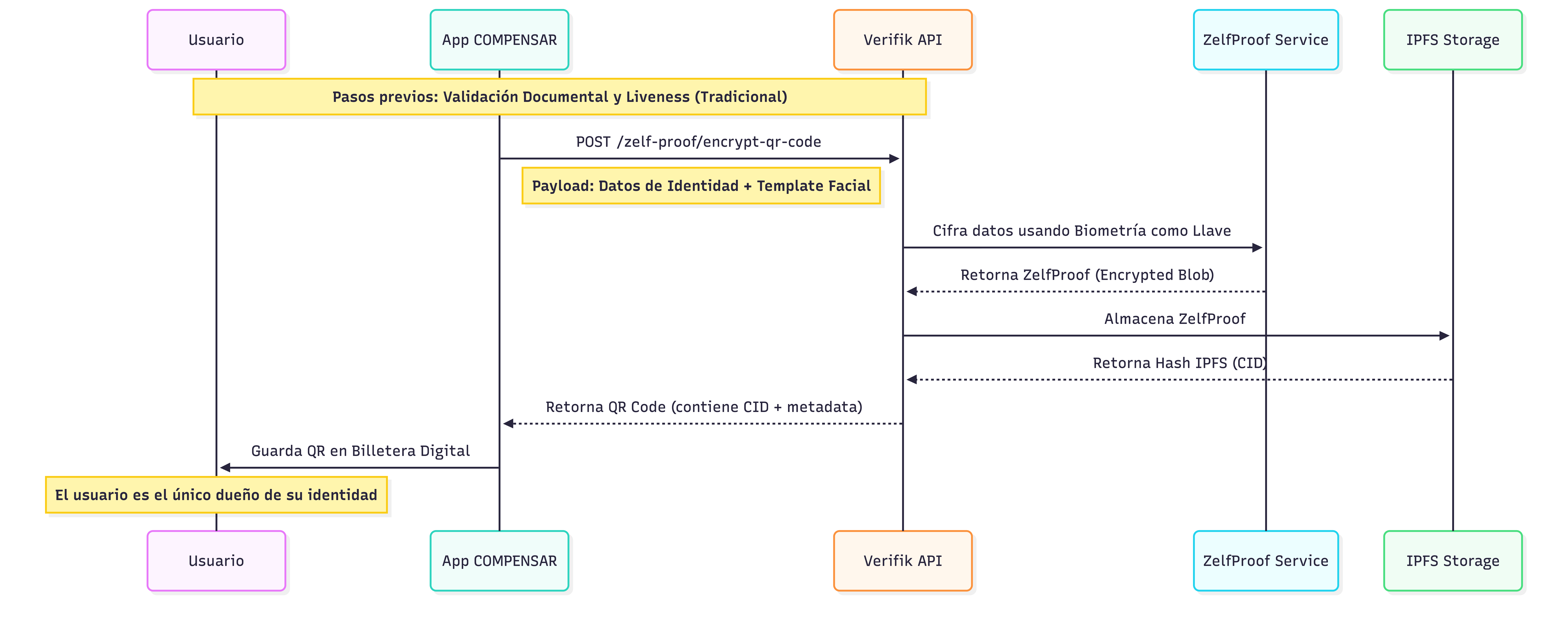

SmartEnroll: Creación de Identidad Zero Knowledge

Este flujo muestra cómo se crea una identidad digital segura donde la biometría cifra los datos, sin necesidad de almacenarla centralmente.

sequenceDiagram
    participant U as Usuario
    participant A as App COMPENSAR
    participant V as Verifik API
    participant Z as ZelfProof Service
    participant I as IPFS Storage

    Note over U,V: Pasos previos: Validación Documental y Liveness (Tradicional)

    A->>V: POST /zelf-proof/encrypt-qr-code
    Note right of A: Payload: Datos de Identidad + Template Facial

    V->>Z: Cifra datos usando Biometría como Llave
    Z-->>V: Retorna ZelfProof (Encrypted Blob)

    V->>I: Almacena ZelfProof
    I-->>V: Retorna Hash IPFS (CID)

    V-->>A: Retorna QR Code (contiene CID + metadata)
    A->>U: Guarda QR en Billetera Digital
    Note over U: El usuario es el único dueño de su identidad

alt text

Acceso seguro validando criptográficamente que el usuario es quien dice ser, sin buscar en una base de datos masiva.

sequenceDiagram
    participant U as Usuario
    participant K as Kiosco/Torniquete
    participant V as Verifik API
    participant I as IPFS Storage
    participant Z as ZelfProof Service

    U->>K: Presenta Identificador (QR/Cédula)
    K->>V: POST /zelf-proof/decrypt

    V->>I: Busca ZelfProof por Identificador
    I-->>V: Retorna ZelfProof Cifrado

    K->>U: Solicita Biometría Facial
    U->>K: Captura Rostro
    K->>V: Envía Datos + Rostro Capturado

    V->>Z: Intenta Descifrar ZelfProof con Rostro

    alt Decripción Exitosa
        Z-->>V: ✅ Proof Válido (Identidad Recuperada)
        V-->>K: ✅ Acceso Concedido (Token)
        K->>U: Abre Torniquete
    else Fallo de Decripción
        Z-->>V: ❌ Llave Biométrica Incorrecta
        V-->>K: ❌ Acceso Denegado
        K->>U: Intente de nuevo
    end

alt text

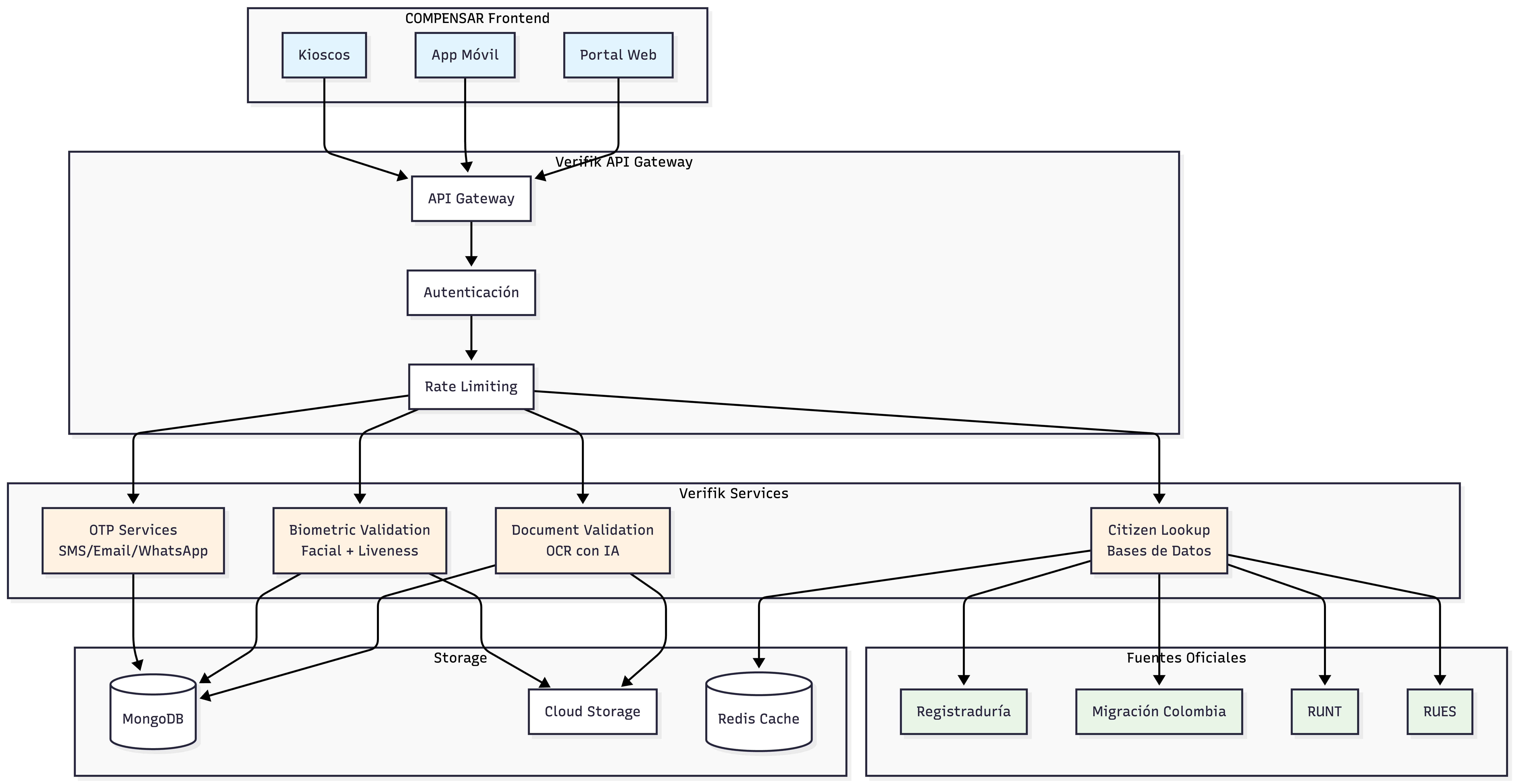

🔄 Arquitectura del Sistema

Vista de Alto Nivel

graph TB
    subgraph "COMPENSAR Frontend"
        WEB[Portal Web]
        MOBILE[App Móvil]
        KIOSK[Kioscos]
    end

    subgraph "Verifik API Gateway"
        GW[API Gateway]
        AUTH[Autenticación]
        RATE[Rate Limiting]
    end

    subgraph "Verifik Services"
        DOC[Document Validation<br/>OCR con IA]
        BIO[Biometric Validation<br/>Facial + Liveness]
        OTP[OTP Services<br/>SMS/Email/WhatsApp]
        LOOKUP[Citizen Lookup<br/>Bases de Datos]
    end

    subgraph "Fuentes Oficiales"
        REG[Registraduría]
        MIG[Migración Colombia]
        RUNT[RUNT]
        RUES[RUES]
    end

    subgraph "Storage"
        MONGO[(MongoDB)]
        CLOUD[Cloud Storage]
        REDIS[(Redis Cache)]
    end

    WEB --> GW
    MOBILE --> GW
    KIOSK --> GW

    GW --> AUTH
    AUTH --> RATE
    RATE --> DOC
    RATE --> BIO
    RATE --> OTP
    RATE --> LOOKUP

    DOC --> MONGO
    DOC --> CLOUD
    BIO --> MONGO
    BIO --> CLOUD
    OTP --> MONGO
    LOOKUP --> REDIS

    LOOKUP --> REG
    LOOKUP --> MIG
    LOOKUP --> RUNT
    LOOKUP --> RUES

    style WEB fill:#e1f5ff
    style MOBILE fill:#e1f5ff
    style KIOSK fill:#e1f5ff
    style DOC fill:#fff4e1
    style BIO fill:#fff4e1
    style OTP fill:#fff4e1
    style LOOKUP fill:#fff4e1
    style REG fill:#e8f5e9
    style MIG fill:#e8f5e9
    style RUNT fill:#e8f5e9
    style RUES fill:#e8f5e9

alt text

Flujo de Datos - Validación de Documento

graph LR
    A[Usuario] -->|1. Foto documento| B[Frontend]
    B -->|2. Base64 image| C[Verifik API]
    C -->|3. OCR| D[Google Gemini AI]
    D -->|4. Datos extraídos| C
    C -->|5. Consulta| E[Registraduría]
    E -->|6. Datos oficiales| C
    C -->|7. Matching| F[String Similarity]
    F -->|8. Score| C
    C -->|9. Resultado| G[MongoDB]
    C -->|10. Imagen| H[Cloud Storage]
    C -->|11. Webhook| I[Sistema COMPENSAR]
    C -->|12. Response| B
    B -->|13. Resultado| A

    style A fill:#e1f5ff
    style D fill:#fff4e1
    style E fill:#e8f5e9
    style G fill:#f3e5f5
    style H fill:#f3e5f5
    style I fill:#ffe0b2

alt text

🔐 Flujo de Autenticación

Autenticación con API Key

sequenceDiagram
    participant C as Cliente COMPENSAR
    participant V as Verifik API
    participant DB as Base de Datos

    Note over C,V: Configuración Inicial
    C->>V: Solicita API Key
    V->>DB: Crea cliente y API Key
    DB-->>V: API Key generada
    V-->>C: API Key: sk_live_xxxxx

    Note over C,V: Uso de la API
    C->>V: POST /document-validations<br/>Header: Authorization: Bearer sk_live_xxxxx
    V->>V: Valida API Key

    alt API Key válida
        V->>DB: Verifica permisos
        DB-->>V: Cliente autorizado
        V->>V: Procesa solicitud
        V-->>C: 200 OK + Resultado
    else API Key inválida
        V-->>C: 401 Unauthorized
    else Rate limit excedido
        V-->>C: 429 Too Many Requests
    end

alt text

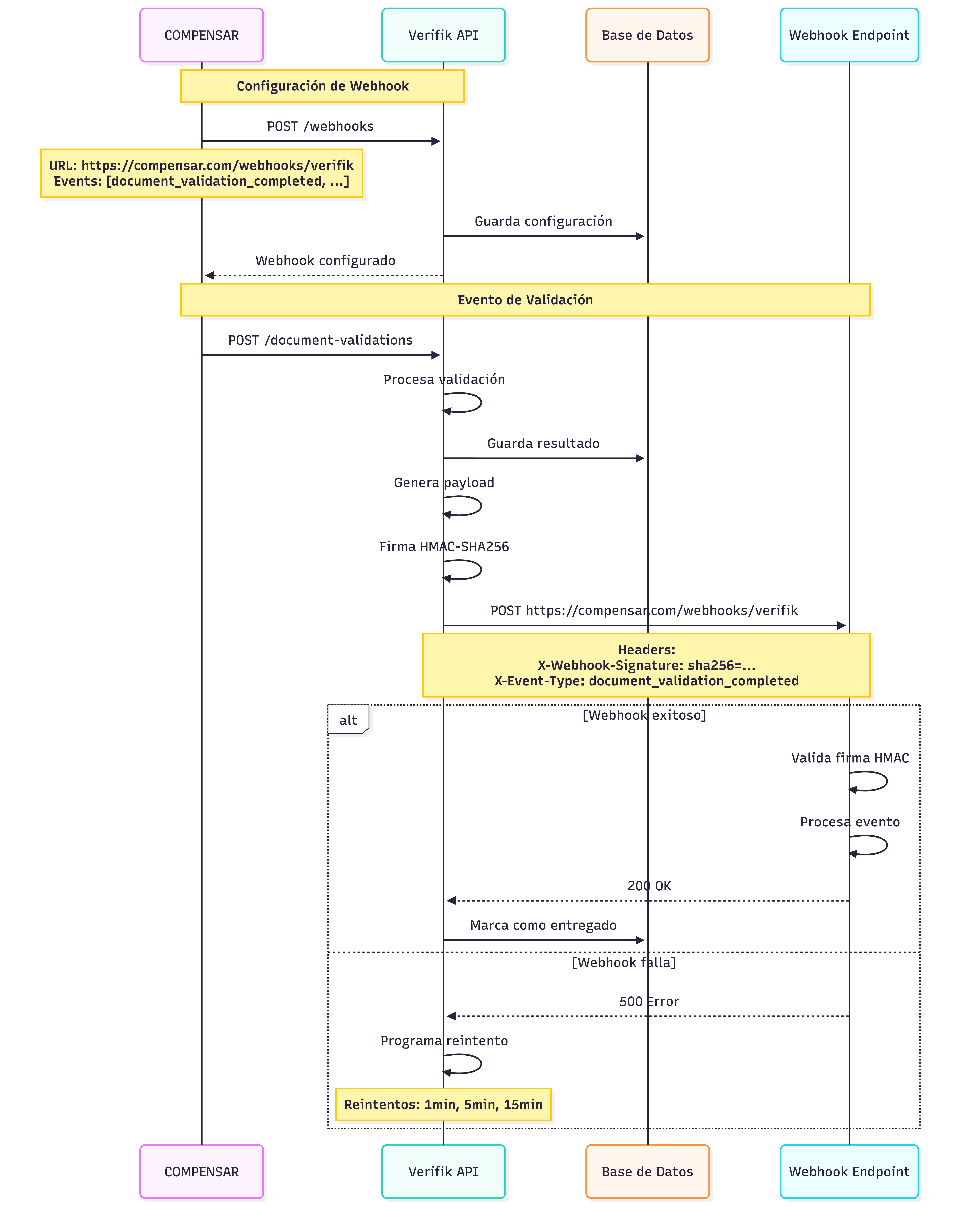

📊 Flujo de Webhooks

Configuración y Notificaciones

sequenceDiagram
    participant C as COMPENSAR
    participant V as Verifik API
    participant DB as Base de Datos
    participant W as Webhook Endpoint

    Note over C,V: Configuración de Webhook
    C->>V: POST /webhooks
    Note over C: URL: https://compensar.com/webhooks/verifik<br/>Events: [document_validation_completed, ...]
    V->>DB: Guarda configuración
    V-->>C: Webhook configurado

    Note over C,W: Evento de Validación
    C->>V: POST /document-validations
    V->>V: Procesa validación
    V->>DB: Guarda resultado

    V->>V: Genera payload
    V->>V: Firma HMAC-SHA256
    V->>W: POST https://compensar.com/webhooks/verifik
    Note over V,W: Headers:<br/>X-Webhook-Signature: sha256=...<br/>X-Event-Type: document_validation_completed

    alt Webhook exitoso
        W->>W: Valida firma HMAC
        W->>W: Procesa evento
        W-->>V: 200 OK
        V->>DB: Marca como entregado
    else Webhook falla
        W-->>V: 500 Error
        V->>V: Programa reintento
        Note over V: Reintentos: 1min, 5min, 15min
    end

alt text

🎯 Decisiones de Validación

Árbol de Decisión - Validación de Documento

graph TD
    Start([Documento recibido]) --> OCR{OCR exitoso?}

    OCR -->|No| Fail1[❌ OCR fallido]
    OCR -->|Sí| Quality{Calidad imagen OK?}

    Quality -->|No| Fail2[❌ Imagen borrosa/oscura]
    Quality -->|Sí| Extract[Extrae datos]

    Extract --> Official{Consulta oficial OK?}
    Official -->|No| Fail3[❌ Error en consulta]
    Official -->|Sí| Match{Matching &gt;90%?}

    Match -->|No| Review[⚠️ Requiere revisión manual]
    Match -->|Sí| Expiry{Documento vigente?}

    Expiry -->|No| Fail4[❌ Documento vencido]
    Expiry -->|Sí| Success[✅ Documento validado]

    style Fail1 fill:#ffcccc
    style Fail2 fill:#ffcccc
    style Fail3 fill:#ffcccc
    style Fail4 fill:#ffcccc
    style Review fill:#fff4cc
    style Success fill:#ccffcc

alt text

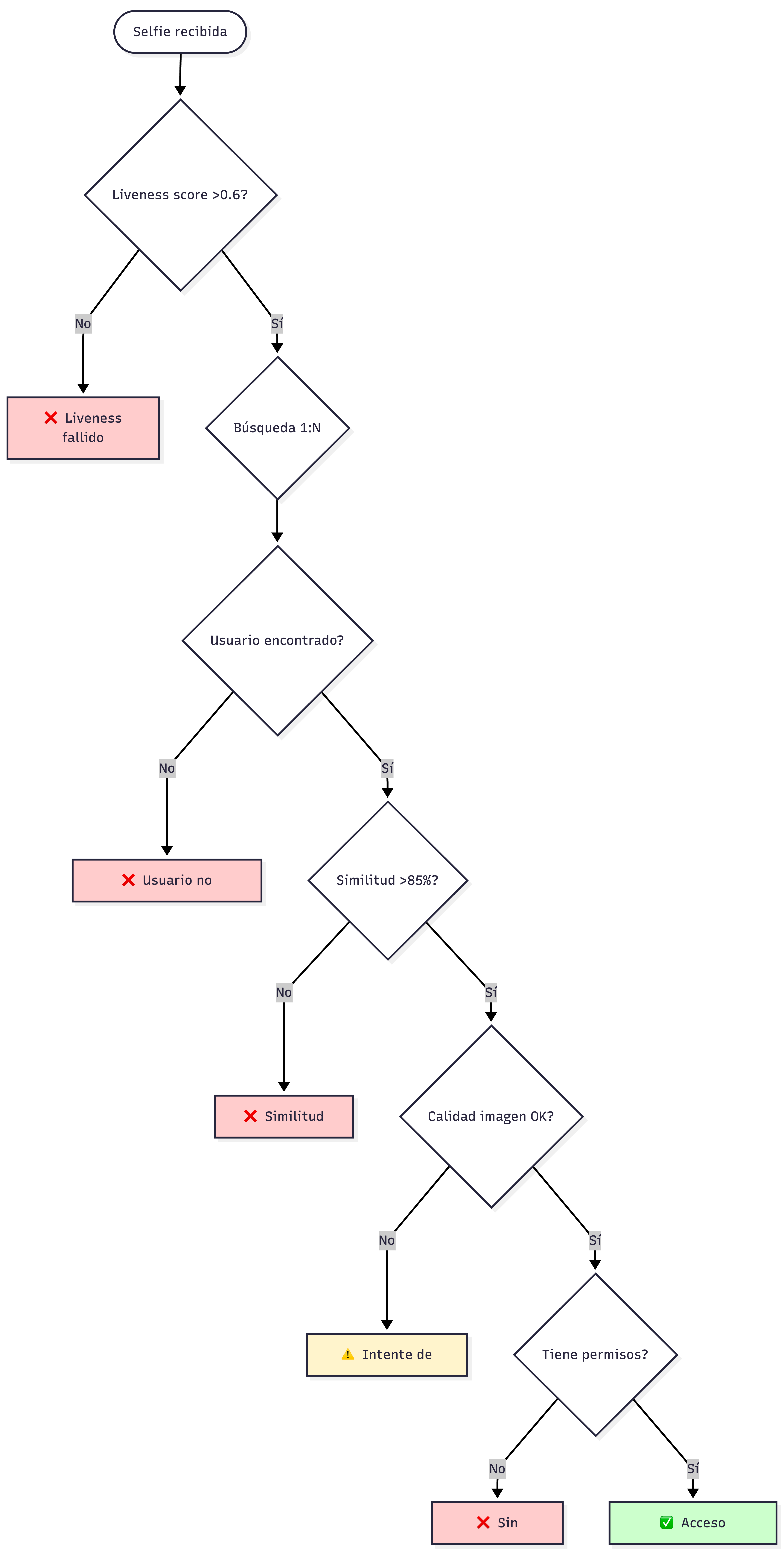

Árbol de Decisión - Validación Biométrica

graph TD
    Start([Selfie recibida]) --> Liveness{Liveness score &gt;0.6?}

    Liveness -->|No| Fail1[❌ Liveness fallido<br/>Posible foto/video]
    Liveness -->|Sí| Search{Búsqueda 1:N}

    Search --> Found{Usuario encontrado?}
    Found -->|No| Fail2[❌ Usuario no registrado]
    Found -->|Sí| Similarity{Similitud &gt;85%?}

    Similarity -->|No| Fail3[❌ Similitud baja]
    Similarity -->|Sí| Quality{Calidad imagen OK?}

    Quality -->|No| Retry[⚠️ Intente de nuevo]
    Quality -->|Sí| Permissions{Tiene permisos?}

    Permissions -->|No| Fail4[❌ Sin permisos]
    Permissions -->|Sí| Success[✅ Acceso autorizado]

    style Fail1 fill:#ffcccc
    style Fail2 fill:#ffcccc
    style Fail3 fill:#ffcccc
    style Fail4 fill:#ffcccc
    style Retry fill:#fff4cc
    style Success fill:#ccffcc

alt text

📈 Métricas y Monitoreo

Dashboard de Métricas

graph TB
    subgraph "Métricas de Rendimiento"
        M1[Tiempo de Respuesta<br/>&lt;2 segundos]
        M2[Disponibilidad<br/>99.9%]
        M3[Tasa de Éxito<br/>>95%]
    end

    subgraph "Métricas de Uso"
        U1[Validaciones/día]
        U2[Usuarios activos]
        U3[Picos de uso]
    end

    subgraph "Métricas de Calidad"
        Q1[Precisión facial<br/>>99%]
        Q2[Liveness detection<br/>>95%]
        Q3[OCR accuracy<br/>>95%]
    end

    subgraph "Alertas"
        A1[Tasa de error &gt;1%]
        A2[Tiempo respuesta >3s]
        A3[Disponibilidad &lt;99%]
    end

    M1 --> Dashboard[Dashboard COMPENSAR]
    M2 --> Dashboard
    M3 --> Dashboard
    U1 --> Dashboard
    U2 --> Dashboard
    U3 --> Dashboard
    Q1 --> Dashboard
    Q2 --> Dashboard
    Q3 --> Dashboard

    Dashboard --> A1
    Dashboard --> A2
    Dashboard --> A3

    style Dashboard fill:#e1f5ff
    style A1 fill:#ffcccc
    style A2 fill:#ffcccc
    style A3 fill:#ffcccc

graph TB subgraph "Métricas de Rendimiento" M1[Tiempo de Respuesta
<2 segundos] M2[Disponibilidad
99.9%] M3[Tasa de Éxito
>95%] end

subgraph "Métricas de Uso" U1[Validaciones/día] U2[Usuarios activos] U3[Picos de uso] end

subgraph "Métricas de Calidad" Q1[Precisión facial
>99%] Q2[Liveness detection
>95%] Q3[OCR accuracy
>95%] end

subgraph "Alertas" A1[Tasa de error >1%] A2[Tiempo respuesta >3s] A3[Disponibilidad <99%] end

M1 --> Dashboard[Dashboard COMPENSAR] M2 --> Dashboard M3 --> Dashboard U1 --> Dashboard U2 --> Dashboard U3 --> Dashboard Q1 --> Dashboard Q2 --> Dashboard Q3 --> Dashboard

Dashboard --> A1 Dashboard --> A2 Dashboard --> A3

style Dashboard fill:#e1f5ff style A1 fill:#ffcccc style A2 fill:#ffcccc style A3 fill:#ffcccc

🔄 Plan de Implementación

Timeline de 12 Semanas

gantt
    title Plan de Implementación Verifik para COMPENSAR
    dateFormat YYYY-MM-DD
    section Fase 1: Preparación
    Configuración ambiente     :2025-01-06, 1w
    Capacitación técnica      :2025-01-06, 1w
    Integración inicial       :2025-01-13, 1w

    section Fase 2: Pruebas
    Validación documentos     :2025-01-20, 2w
    Biometría y liveness      :2025-02-03, 2w

    section Fase 3: Integración
    Integración sistemas      :2025-02-17, 1w
    Pruebas de carga         :2025-02-24, 1w

    section Fase 4: Piloto
    Gimnasio piloto          :2025-03-03, 2w
    Validación créditos      :2025-03-17, 2w

    section Fase 5: Producción
    Análisis resultados      :2025-03-31, 1w
    Go-live producción       :2025-04-07, 1w

Diagramas preparados por Verifik - Diciembre 2025
Versión 1.0

🏋️ Caso 1: Acceso a Gimnasios​

Flujo de Registro Inicial​

Flujo de Acceso Diario​

​

💳 Caso 2: Validación de Identidad en Créditos​

Flujo Completo de Validación​

Comparación: BPO Actual vs Verifik Automatizado​

🏢 Caso 3: Control de Acceso a Sedes​

Flujo de Registro de Empleado​

Flujo de Acceso Diario a Sede​

📱 Caso 4: Trámites Digitales​

Flujo de Validación Completa​

🔒 Flujos de Privacidad Mejorada (ZelfProof)​

SmartEnroll: Creación de Identidad Zero Knowledge​

SmartAccess: Login Privado (Sin Búsqueda 1:N)​

🔄 Arquitectura del Sistema​

Vista de Alto Nivel​

Flujo de Datos - Validación de Documento​

🔐 Flujo de Autenticación​

Autenticación con API Key​

📊 Flujo de Webhooks​

Configuración y Notificaciones​

🎯 Decisiones de Validación​

Árbol de Decisión - Validación de Documento​

Árbol de Decisión - Validación Biométrica​

📈 Métricas y Monitoreo​

Dashboard de Métricas​

🔄 Plan de Implementación​

Timeline de 12 Semanas​

🏋️ Caso 1: Acceso a Gimnasios

Flujo de Registro Inicial

Flujo de Acceso Diario

💳 Caso 2: Validación de Identidad en Créditos

Flujo Completo de Validación

Comparación: BPO Actual vs Verifik Automatizado

🏢 Caso 3: Control de Acceso a Sedes

Flujo de Registro de Empleado

Flujo de Acceso Diario a Sede

📱 Caso 4: Trámites Digitales

Flujo de Validación Completa

🔒 Flujos de Privacidad Mejorada (ZelfProof)

SmartEnroll: Creación de Identidad Zero Knowledge

SmartAccess: Login Privado (Sin Búsqueda 1:N)

🔄 Arquitectura del Sistema

Vista de Alto Nivel

Flujo de Datos - Validación de Documento

🔐 Flujo de Autenticación

Autenticación con API Key

📊 Flujo de Webhooks

Configuración y Notificaciones

🎯 Decisiones de Validación

Árbol de Decisión - Validación de Documento

Árbol de Decisión - Validación Biométrica

📈 Métricas y Monitoreo

Dashboard de Métricas

🔄 Plan de Implementación

Timeline de 12 Semanas
